算法可视化面板使用说明

基本用法

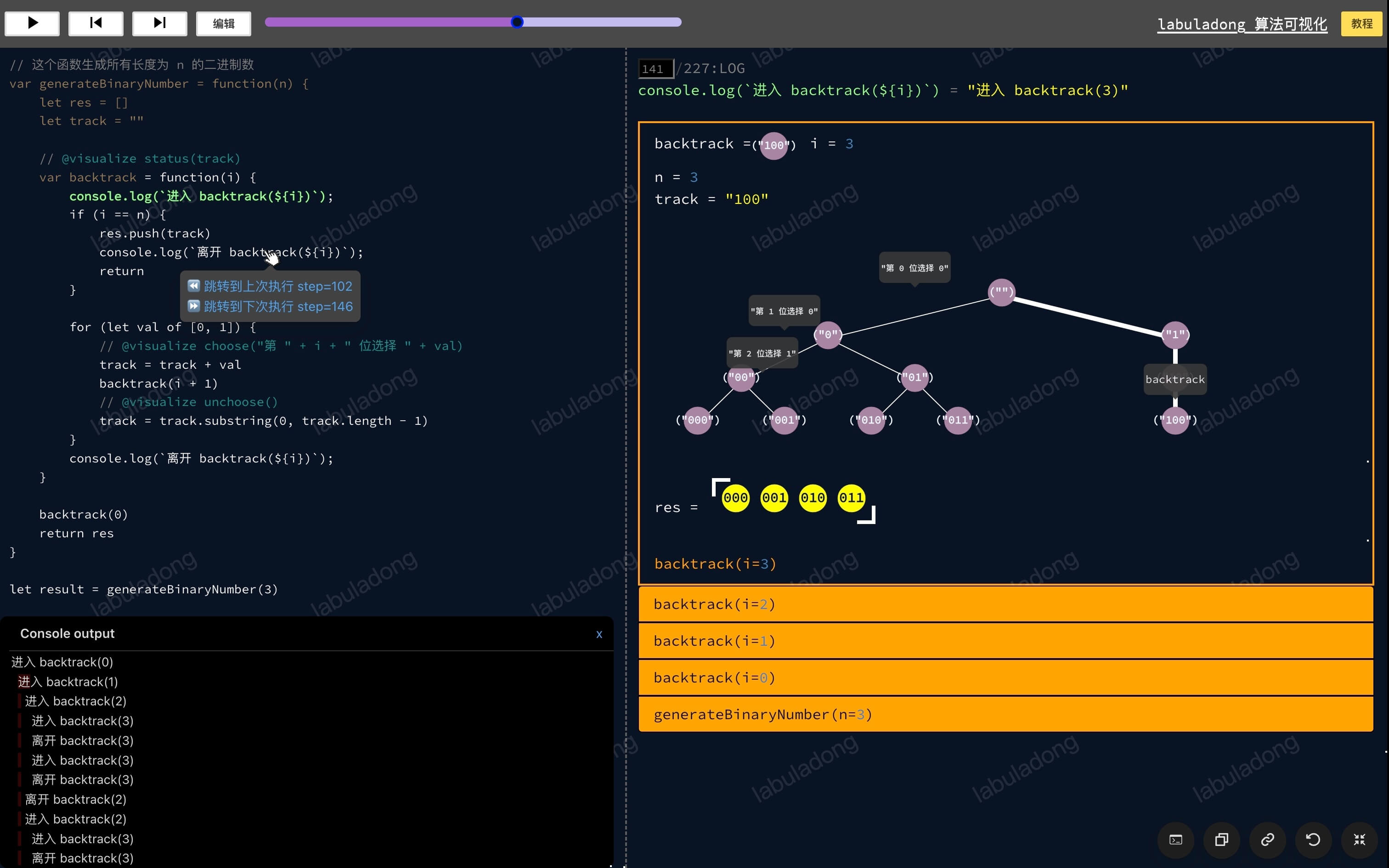

左侧是代码面板，当前执行到的代码行会高亮显示，点击代码可以直接运行到指定位置；鼠标悬浮到代码上 0.5s 可以选择跳转到上次执行或下次执行的位置。

顶部主要是一些控制按钮和滑动条，可以精细控制代码逐步执行，编辑按钮允许你修改运行我预设的代码。

右侧是可视化区域，用来显示变量、数据结构、堆栈信息、递归树等等。鼠标悬浮到数据结构上可以查看详细信息。

左下角是 Log Console，如果你的代码中使用了 console.log，输出内容会被打印在这里。

右下角有一些悬浮按钮，提供复制代码、复制链接、刷新面板、全屏显示、显示/隐藏 Log Console 等功能。如果你觉得网站中嵌入的面板太小，可以点击全屏按钮方便查看。

了解这些就足够你玩转可视化面板了，下面简单尝试一下这些功能。

初学者了解上面的内容就够用了，下面的内容介绍可视化面板的特殊功能，供有需要的读者参考。

数据结构的可视化

面板可以可视化数组、链表、二叉树、哈希表、哈希集合等常见数据结构，下面具体介绍一下如何创建这些数据结构。

标准库数据结构

类似数组、哈希表等 JavaScript 内置的数据结构，就正常初始化和操作它们即可，比如：

单链表

首先说一下单链表，单链表的每个节点有 val, next 属性，和力扣上的定义完全一致。

双链表

双链表的每个节点有 val, prev, next 属性，构造函数和力扣完全一致。

基于拉链法的哈希表

JavaScript 标准库提供了 Map 存储键值对，我这里提供的哈希表主要是为了配合 哈希表原理及实现 进行教学。

ChainingHashMap.create 方法可以创建一个基于拉链法的简化哈希表，仅支持存储整数键值对，不支持扩缩容。具体实现可以参考 拉链法实现哈希表。

基于线性探查法的哈希表

和拉链法类似，基于线性探查法的哈希表也是为了配合 哈希表原理及实现 进行教学。

LinearProbingHashMap.create 方法可以创建一个基于线性探查法的简化哈希表，仅支持存储整数键值对，不支持扩缩容。具体实现可以参考 线性探查法实现哈希表。

二叉树

二叉树每个节点有 val, left, right 属性，构造函数和力扣保持一致。

你可以用 BTree.create 方法快速创建一棵二叉树。注意我们用列表来表示二叉树，表示方式和 力扣题目中表示二叉树的方式 相同。

多叉树

多叉树的每个节点有 val, children 属性，构造函数和力扣完全一致。

普通二叉搜索树

可以用 BSTMap.create 创建普通的二叉搜索树存储键值对，底层原理见 动手实现 TreeMap/TreeSet。

如果不需要存储键值对，可以用上面介绍的 BTree.createBSTRoot 基于标准的二叉树节点创建二叉搜索树。

红黑二叉搜索树

可以用 RBTreeMap 类创建红黑二叉搜索树存储键值对，使用案例见 红黑树基础。

二叉堆（优先级队列）

我在 二叉堆基础及实现 中就结合可视化面板给大家讲解了二叉堆的基本概念、优先级队列的代码实现以及两个核心操作上浮 (swim) 和下沉 (sink) 的实现。同时，堆排序算法详解 中也用到了二叉堆的一些方法完成排序。

可视化面板默认使用二叉树的逻辑结构展示二叉堆，调用 showArray 方法可以同时显示二叉堆的底层数组结构。下面是一些使用示例：

线段树

SegementTree 类可以创建线段树，支持 query, update 等方法，底层原理见 线段树基础介绍。

目前内置了求和线段树、最大值线段树、最小值线段树，你可以直接调用 SegementTree.create 方法创建自定义线段树。

下面的可视化面板创建了一个求和线段树，展示了线段树的逻辑结构、底层数组和基本操作 query, update：

图结构

在 图结构基础及通用实现 中，我讲到图的逻辑结构类似多叉树，可以通过 Vetex, Edge 类来表示图的顶点和边，但实际上真正用代码实现图结构的时候，我们一般使用邻接表或邻接矩阵。

可视化面板也实现了 Graph 类用来创建图结构，支持创建加权/无权/有向/无向图。为了方便教学，可视化面板的 Graph 类底层同时维护了三种实现方式，即邻接表、邻接矩阵和 Vertex, Edge 类。

下面是一个例子，用 DFS 遍历寻找图中节点 0 到节点 4 的所有路径，你可以多次点击 if (s === n - 1) 这一行代码，观看图的遍历过程：

并查集（Union Find）

UF 类可以创建并查集结构，用来解决图结构的动态连通性问题，底层原理见 并查集核心原理。

由于并查集结构有多种优化方式，比如路径压缩、按权重合并等，所以 UF 类提供了多种初始化方式：

• UF.createNative(n: number)：创建一个未经优化的并查集结构，包含 n 个节点。
• UF.createWeighted(n: number)：创建一个权重数组优化的并查集结构，包含 n 个节点。
• UF.createPathCompression(n: number)：创建一个路径压缩优化的并查集结构，包含 n 个节点。

UF 对象主要有如下三个方法，用来解决动态连通性问题：

• union(p: number, q: number)：合并两个节点 p 和 q 所在的连通分量。
• connected(p: number, q: number)：判断节点 p 和 q 是否在同一个连通分量中。
• count()：返回当前并查集中连通分量的数量。

并查集的逻辑结构是一个森林（若干棵多叉树），可视化面板为了方便展示，给这个森林创建了一个虚拟节点上，其中虚拟节点是透明的，每棵多叉树的根节点显示为红色，普通节点显示为绿色。这样就可以用一棵多叉树的形式展示森林结构，同时又能方便地看到每个连通分量的根节点。

并查集底层是用一个数组来实现森林的，调用 showArray 方法可以让可视化面板同时显示这个底层数组。

下面是使用权重数组优化的并查集的例子：

Trie 树/前缀树/字典树

Trie.create() 可以创建一棵 Trie 树，其中蓝色的节点是普通 Trie 节点，紫色的节点是包含单词的节点，鼠标移动到节点上可以显示该节点保存的单词。

console.log 增强

我之前分享过一种在笔试中仅使用标准输出调试递归算法的技巧，即使用额外的缩进来区分递归深度。

所以我在可视化面板中对 console._log 函数进行了增强，方便大家更直观地观察复杂算法的输出。

具体加强如下：

1、如果你在可视化面板中使用 console._log 函数，输出内容会被打印在左下角的 Log Console 中，且会根据递归深度自动添加缩进。

2、点击控制台中的输出，会有一条虚线标记对齐所有相同缩进的输出，方便你了解哪些输出是同一递归深度的。

代码在开始递归和结束递归的时候进行输出，可以看到左下角的控制台输出了如下内容，相同层数的递归函数中的输出都有相同的缩进，方便区分：

enter traverse(1)
  enter traverse(2)
    enter traverse(3)
      enter traverse(4)
      leave traverse(4)
    leave traverse(3)
  leave traverse(2)
leave traverse(1)

你可以点击控制台中每行输出的第一个字符 e 或者 l，可以看到一条虚线标记对齐所有相同缩进的输出，更容易看出 enter 和 leave 的对应关系。

排序算法可视化

@visualize shape nums rect 注释可以把数组按照元素大小转化成类似直方图的形式，有助于直观地感受数组元素的大小关系，以便观察排序算法的执行过程。使用 @visualize shape nums cycle 可以将数组元素转换回默认的圆形显示。

下面以 插入排序 为例：

变量绑定为数组索引

默认情况下，当变量名作为索引值访问数组时，该变量会自动绑定到数组上，数组上会出现一个游标显示该变量所指向的元素。但有些时候一个变量可能并不会访问数组元素，但我们依然希望让这个变量显示在数组上。

比如上面的插入排序可视化中的 sortedIndex 变量，代码中始终没有出现类似 nums[sortedIndex] 这样的数组访问，但我们希望 sortedIndex 变量在右侧可视化面板中显示，因为它是一个用来标记已排序元素和未排序元素边界的变量。

这种情况下，我们可以使用 @visualize bind nums[sortedIndex] 注释，将 sortedIndex 变量绑定到 nums 数组上，这样右侧 nums 数组上就会始终出现一个游标显示 sortedIndex 所在的位置。

如果希望解绑，可以使用 @visualize unbind nums[sortedIndex] 注释。

颜色系统

可以用 @visualize color 注释来设置节点/元素的颜色，颜色是一个以 # 开头的十六进制颜色代码（Hex Color Code），比如 #8ec7dd 就是浅蓝色。

颜色代码中可以出现 ?，表示一个随机的十六进制数，以此生成随机颜色，比如 #8e??dd。

比如上面的插入排序可视化中，我使用 @visualize color nums[sortedIndex] #8ec7dd 设置变量 sortedIndex 的颜色。即 sortedIndex 索引指向的数组元素会变成浅蓝色，当 sortedIndex 变量移到新的索引时，旧索引的元素会恢复默认颜色。

如果你想对数组的某个索引染色，不希望随着变量的移动而移动，要用 * 标记声明对固定元素染色，不随着变量移动。

比如 @visualize color *nums[0] #8ec7dd 或 @visualize color *nums[sortedIndex] #8ec7dd，当 sortedIndex = 2 时，nums[2] 会变成浅蓝色，无论 sortedIndex 的值如何变化，nums[2] 都会保持浅蓝色。

对于节点对象也是类似的，可以对变量染色，比如 @visualize color root #8ec7dd；或者对指定节点染色，比如 @visualize color *root.left #8ec7dd。

如果想取消设置的颜色，可以使用 #unset 作为颜色代码，比如 @visualize color *root.left #unset 注释，即可恢复默认颜色。

通过 @visualize color 注释设置颜色后，颜色代码会被显示成一个颜色选择器，你也可以点击颜色选择器来修改颜色。

变量隐藏和作用域提升

使用 @visualize global 可以将变量的作用域提升到全局，这样，一些闭包变量就可以一直显示在右侧的可视化面板中。

使用 @visualize hide 可以隐藏变量，这样，你可以把一些无关的数据结构隐藏起来，避免右侧可视化面板过于拥挤。

用一个例子说明上面这两种注释的用法。比如说我想实现一个简单的 Stack 类，实现栈的 push, pop, peek 三个方法，我可以利用 JavaScript 函数的闭包这样来写：

但是拉到最后一步可以看到，stack 这个变量一直作为一个 Object 存在于右侧的可视化面板中，并没有什么实际意义，还占很大的地方。

其实我们更关心的是那个 items 变量，因为我们可以观察这个数组中元素变化的情况以了解 push, pop 方法是如何工作的。

然而由于 items 是在 Stack 函数内部声明的变量，所以当代码在函数体之外执行时，items 变量不在当前的作用域，所以右侧面板也不会把它可视化出来。

对于这种情况，我们可以使用 @visualize global 注释将 items 变量提升到全局作用域，然后用 @visualize hide 注释让 stack 变量在右侧面板中隐藏。

这样就可以达到我们想要的效果。请你点击 stack.push(1); 这行代码并往下执行，可以看到 stack 变量不会再出现，且 items 数组的更新过程会显示在右侧：

回溯/DFS 递归过程可视化

递归算法是很多读者头痛的，我之前写过一篇 从树的角度理解一切递归算法，从理论上抽象出了递归算法最基本的思维模型和编写技巧。

简单来说就是：把递归函数理解成递归树上的一个指针，回溯算法是在遍历一棵多叉树，并收集叶子节点的值；动态规划是在分解问题，用子问题的答案来推导原问题的答案。

现在，我把文章中所阐述的思维模型融入了算法可视化面板，一定可以让你更直观地理解递归算法的执行过程。

对于递归算法，@visualize status，@visualize choose 和 @visualize unchoose 这几种注释可以帮到大忙，下面一一介绍。

@visualize status 举例

一句话，@visualize status 注释可以放在需要可视化的递归函数的上方，用来控制递归树上节点的值。

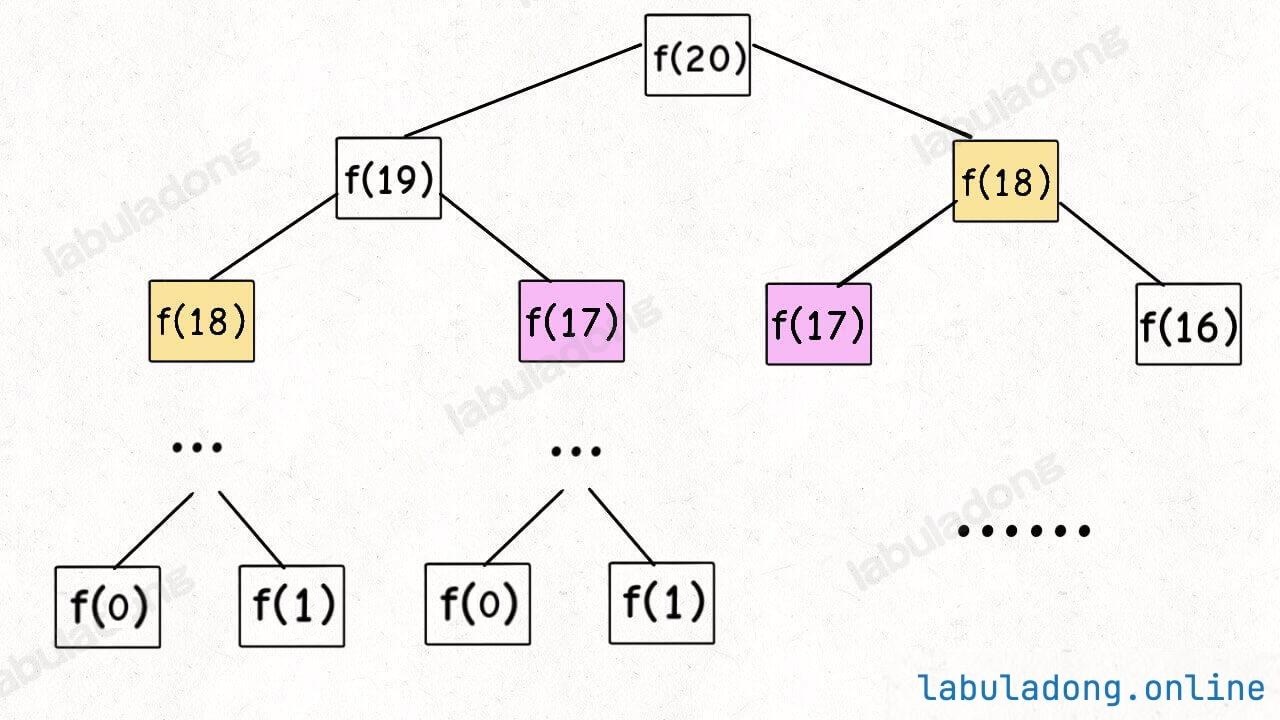

看个最简单的例子，我在讲解 动态规划算法核心框架 时画出了斐波那契问题的递归树，上层规模较大的问题逐渐被分解：

如何描述算法运行的过程？递归函数 fib 就好像递归树上的一个指针，它不断把原问题分解成子问题，当问题分解到 base case（叶子节点）时，开始逐层返回子问题的答案，推导出原问题的答案。

结合 @visualize status 注释，可以很直观地看到这个过程。下面这个面板是斐波那契算法的递归树，正在试图计算 fib(3) 的值：

@visualize status 注释写在 fib 函数上边，具体含义是：

1、对这个 fib 函数开启递归树可视化功能，每次递归调用会被可视化为递归树上的一个节点，函数参数中的 n 的值会作为状态显示在节点上。

2、fib 函数被视为一个遍历这棵递归树的指针，处于堆栈路径的树枝会加粗显示。

3、如果函数有返回值，那么当函数结束，计算出某个节点返回值时，鼠标移动到这个节点上，会显示该返回值。

前面展示的斐波那契解法代码没有添加备忘录，是一个指数级时间复杂度的算法，现在我们来体验一下添加备忘录之后会对整棵递归树的生长产生什么影响。

这样把整棵树可视化出来，你是不是就能很直观地理解动态规划通过备忘录消除重叠子问题的原理了？

@visualize choose/unchoose 举例

一句话，@visualize choose/unchoose 注释分别放在递归函数调用之前和之后，控制递归树树枝上的值。

我编一个简单的回溯算法的题目吧，比如让你写一个 generateBinaryNumber 函数，生成长度为 n 的二进制数，比如 n = 3 时，生成 000, 001, 010, 011, 100, 101, 110, 111 这 8 个二进制数。

这道题的解法代码也不复杂，我来展示一下如何用 @visualize choose/unchoose 注释来可视化回溯过程的：

你可以把鼠标移动到递归树上的任意节点，就可以显示出从根节点到该节点的路径上的所有信息。

你结合这棵递归树去理解递归算法的代码，是不是就很直观了？

BFS 过程可视化

正如 二叉树思维（纲领篇） 所说，BFS 算法是从二叉树的层序遍历扩展而来。

既然递归树都可以可视化出来，那么 BFS 过程也可以可视化出来。你可以使用 @visualize bfs 开启 BFS 算法的可视化自动生成穷举树。节点上的值是队列中元素的值，用 @visualize choose/unchoose 注释可以控制树枝上的值。

下面我用一个简单的例子来展示 BFS 过程的可视化：
